該 儀器配有穩壓裝置的自循環供水系統，可提供10m恒定作用水頭，具有大型儀器測量范圍大、精度高的優點；

克服了小型儀器供水水頭低（多在1m以內）、測量范圍小或直接用水泵供水水壓不穩定測量精度低的弊端。

一、實驗目的

   1、觀察測量恒定流條件下各過流斷面能量的損失與轉化；

   2、測量各測點單位重量水體的測壓管水頭Z+p/γ及粗細管中心點的流速。

二、實驗設備技術規格:

（1）實驗設備外形尺寸：長*寬*高 1800*500*2100

（2）帶有穩壓箱的循環供水系統:

配有不銹鋼離心水泵單相電源: 250W 220V 50HZ)                  1套

（3）存水箱尺寸：PVC材料75（長）×20（寬）×20（高）（cm）       1個

（4）實驗段透明有機玻璃長102 （cm）                             1個

（5）比壓計(高102 （cm）)                                                              1套

（6）壓力表 0.2-0.25MP(直徑100毫米徑向M20X1.5)                 1支

（7）量水箱帶泄水閥PVC材料35（長）×35（寬）×20（高）（cm）   1個

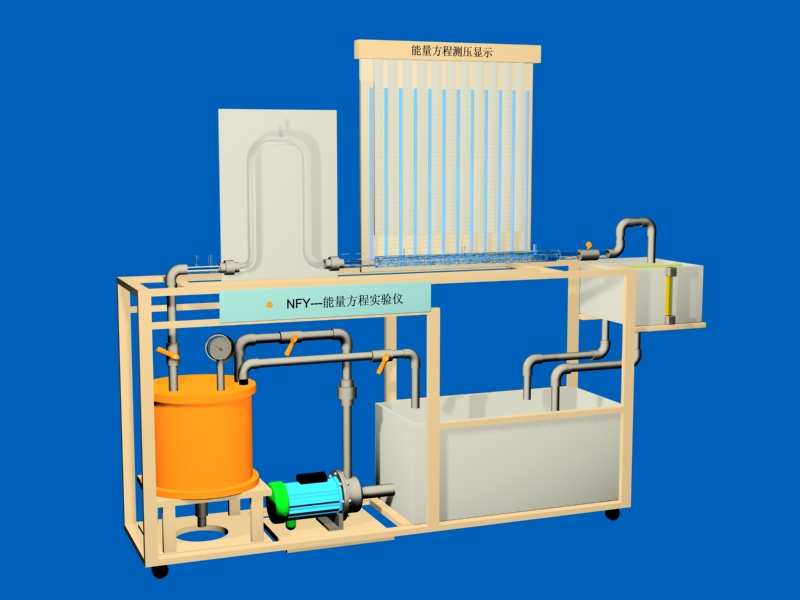

三、實驗設備簡圖

具有恒壓裝置的供水系統。實驗管道用透明材料制作，有U型管，突然放大及突然縮小管件組成。在粗細管中

心各設一測速管。各測點與測壓管相連，測壓管的頂部連通，型成比壓計。

















1水泵；  2穩壓箱；  3壓力表；  4放氣調壓閥；  5泄水槽；6轉向管； 7比壓計；

8通氣管夾；  9上游閥門；  10下游閥門；  11量水箱泄水閥； 12量水箱； 13，實驗段
