一、 實驗目的

1.觀察寬頂堰上的水流現象，以及下游水位對寬頂堰的淹沒溢流影響。

2.測定非淹沒寬頂堰的流量系數m值。

二、技術參數

    主要技術參數

外形尺寸：長*寬*高 3000*500*1500

實驗段流量: 1500-2500ml/s

最大過流量: 3500ml/s

 詳細參數/ WBD120/075 220V 50HZ 低噪音不銹鋼水泵(國家優秀節能新產品)  1臺

不銹鋼實用堰  1件

透明有機玻璃明渠水槽 長218cm寬21.6cm高23.8cm    1件

PVC進水箱 長51.8cm寬11.6cm高37.8cm    1件

PVC出水箱 長38.8cm寬11.6cm高37.8cm    1件

PVC存水箱 長61.8cm寬40cm高64.8cm    1件

不銹鋼百葉閥   1件

不銹鋼深度尺   1件

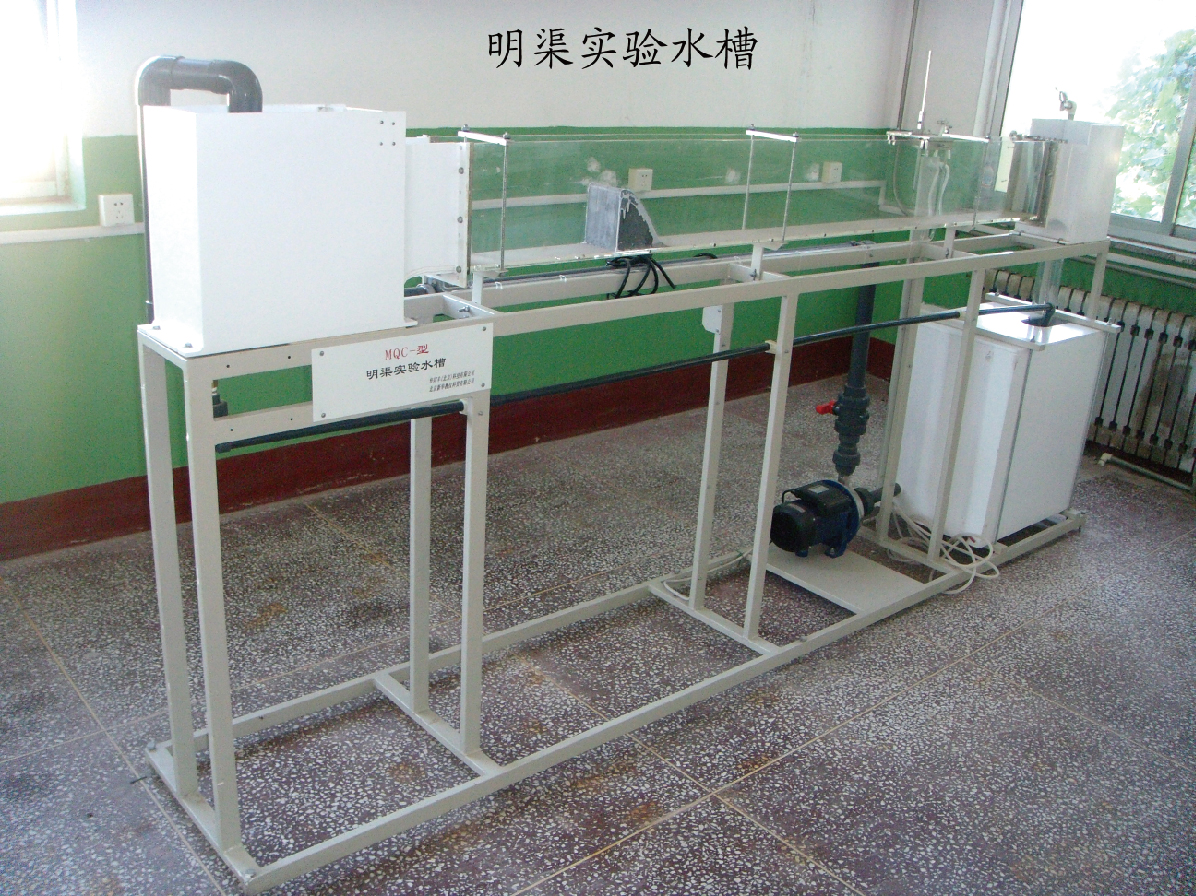

三、實驗設備簡圖

    儀器為自循環供水系統，配不銹鋼離心水泵，該泵為國家優質節能新產品。

    實驗在有機玻璃水槽中進行。水槽的總長度為300cm、槽寬10cm、高23cm。槽內安裝寬頂堰，堰高P＝5cm，

堰頂長cm，直角進口。

    用孔板流量計測量流量，用百葉式調節閥控制下游水位，用移動測針測量水位。

1水泵  2存水箱  3泄水箱  4百葉調節閥  5水槽  6測針 7寬頂堰 8供水箱

 9供水管  10泄水閥  11調節閥  12孔板 13放氣夾 14比壓計 15供水調節閥
